―容量、能力はそのままに
最もコンパクトなMG40―
数々の実績をもつMG-40FV型インバーターポンプを小型化しました

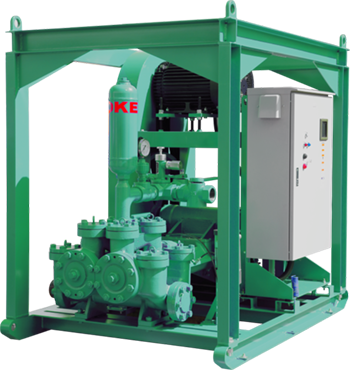

グラウトポンプ
MG-40FV-THSR
大容量のMG-40シリーズでありながら、ユニット配置を縦置きにすることで工事現場や足場などでの占有スペースを少なくし、スペースの制約で大容量ポンプの設置が困難だった工事現場や足場にも適応することが出来ます。

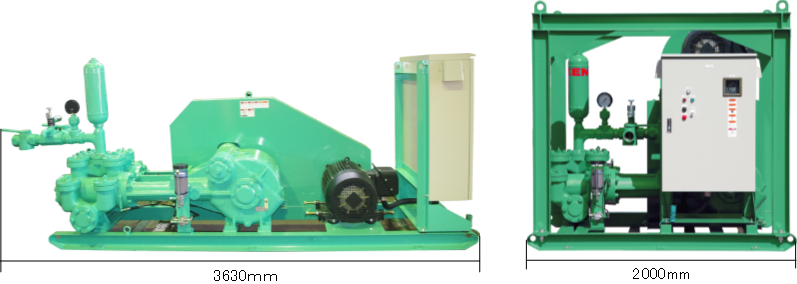

左は通常のMG-40FV,右がMG-40FV-THSRです。同じMG-40型ポンプでも全長は1.5ｍほどの違いがあります。また、フレーム装備のため、複数台の縦列や横列の設置が簡単です。

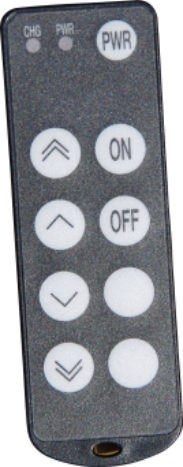

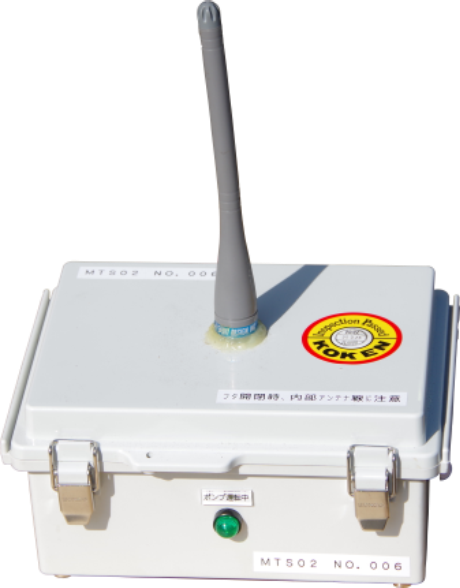

遠隔操作受信機(左)とリモコンスイッチ
| 型式 | MG-40FV-THSR | ||||||
| ストローク長 | mm | 120 | |||||
| ストローク数 | spm | 100～30 | |||||
| ピストン径 | mm | 80 | 100 | 120 | 130 | 140 | |
| 吐出量 | ㍑/min | 220～75 | 350～120 | 520～170 | 620～200 | 720～240 | |
| 吐出圧力 | MPa | 6.0 | 3.8 | 2.5 | 2.2 | 1.9 | |
| 吸込口径 | mm(in) | 100(4) | |||||
| 吐出口径 | mm(in) | 65(2-1/2) | |||||
| 原動機 | 30kW - 4P,200V 50/60Hz、高効率モーター | ||||||

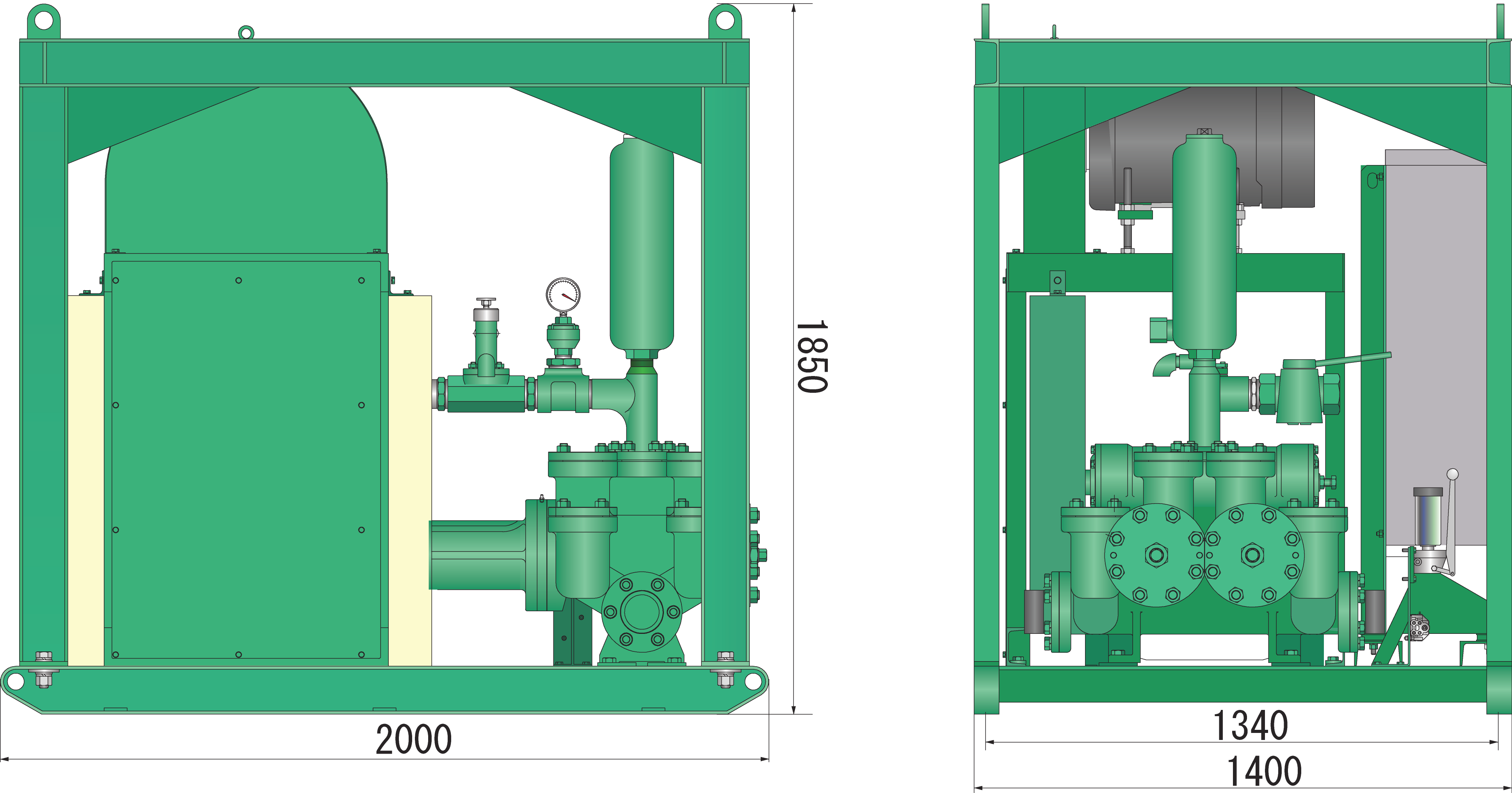

| 全体寸法 | mm | 2000(L)×1400(W)×1850(H) | |||||
| 総重量 | kg | 約2200(含原動機、スイッチボックス) | |||||
| 備考 | 吐出量は、容積効率100％時を示す | ||||||
| 吐出量調節はインバータ制御無段変速 | |||||||
| 無線リモコンユニット付 | |||||||
