BIG MAN 反循环钻机 / 盾构向上钻机系列

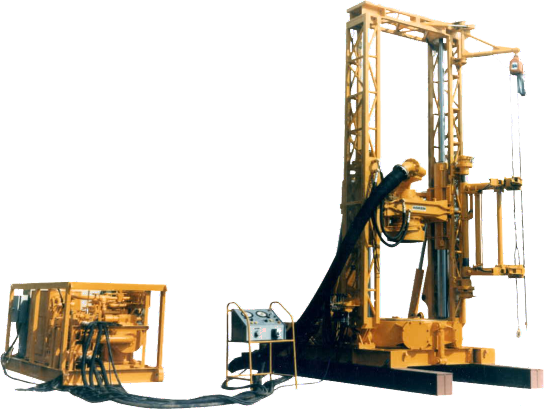

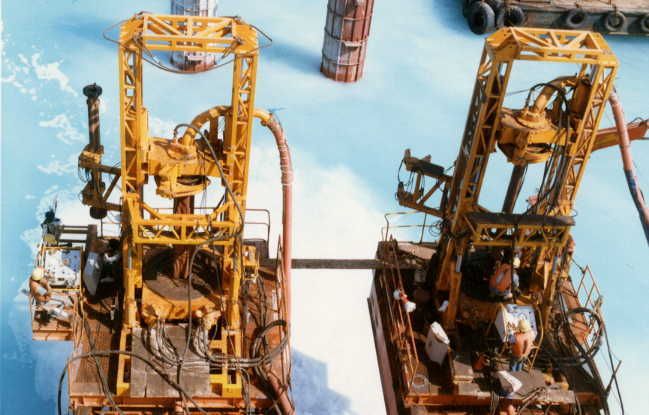

RBB-100A大口径岩盘钻机通过利用泵水力排出钻孔碎屑的反循环机构，可以进行竖井和桩基础等的施工。
BIG MAN 反循环钻机 / 盾构向上钻机系列
RBB-100A大口径岩盘钻机通过利用泵水力排出钻孔碎屑的反循环机构，可以进行竖井和桩基础等的施工。
| 型号 | RBB-100A | |
| 钻孔口径 | mm | max 1,800 |
| 钻孔深度 | m | 根据地质会变 |
| 转数 | rpm | max.37 |
| 扭矩 | kN-m | 49 |
| 最大平衡力 | ton | 75 |
| 推进力(向上) | ton | 120 |
| 钻进角度 | ° | -90～-75 |
| 动力单元尺寸(L/W/H) | ㎜ | 3,300/1,450/1,400 |
| 钻机单元尺寸(L/W/H) | mm | 4,000/2,200/6,000 |
| 钻机单元重量 | kg | 11,000 |

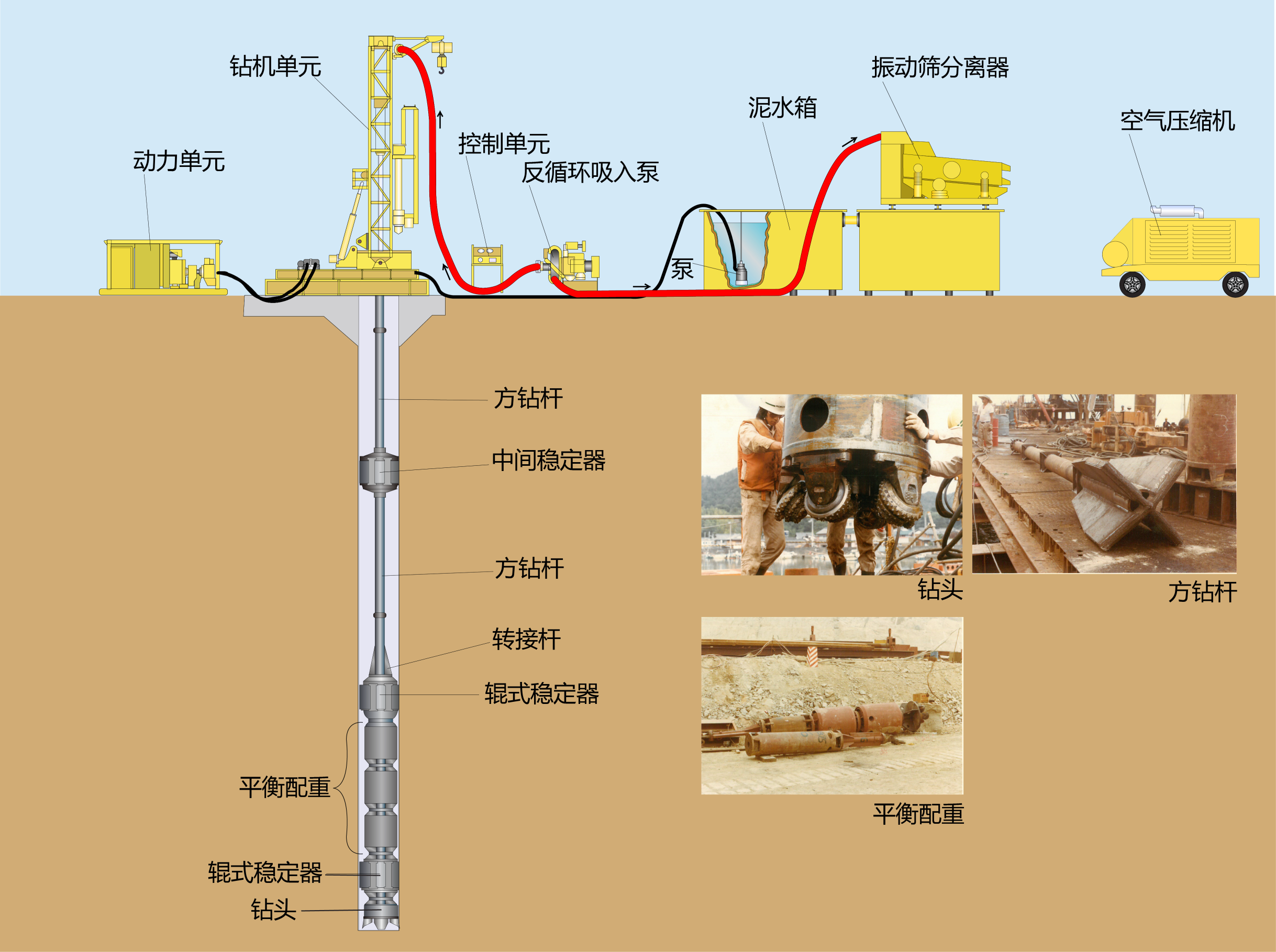

推进压力主要由平衡配重承受，通过钻机单元上的起吊组件来调节重量。旋转通过钻机单元下部的旋转盘进行。安装防止孔弯曲的稳定器。利用压缩机和泵，钻孔碎屑从钻头前端而通过钻杆内部排出。

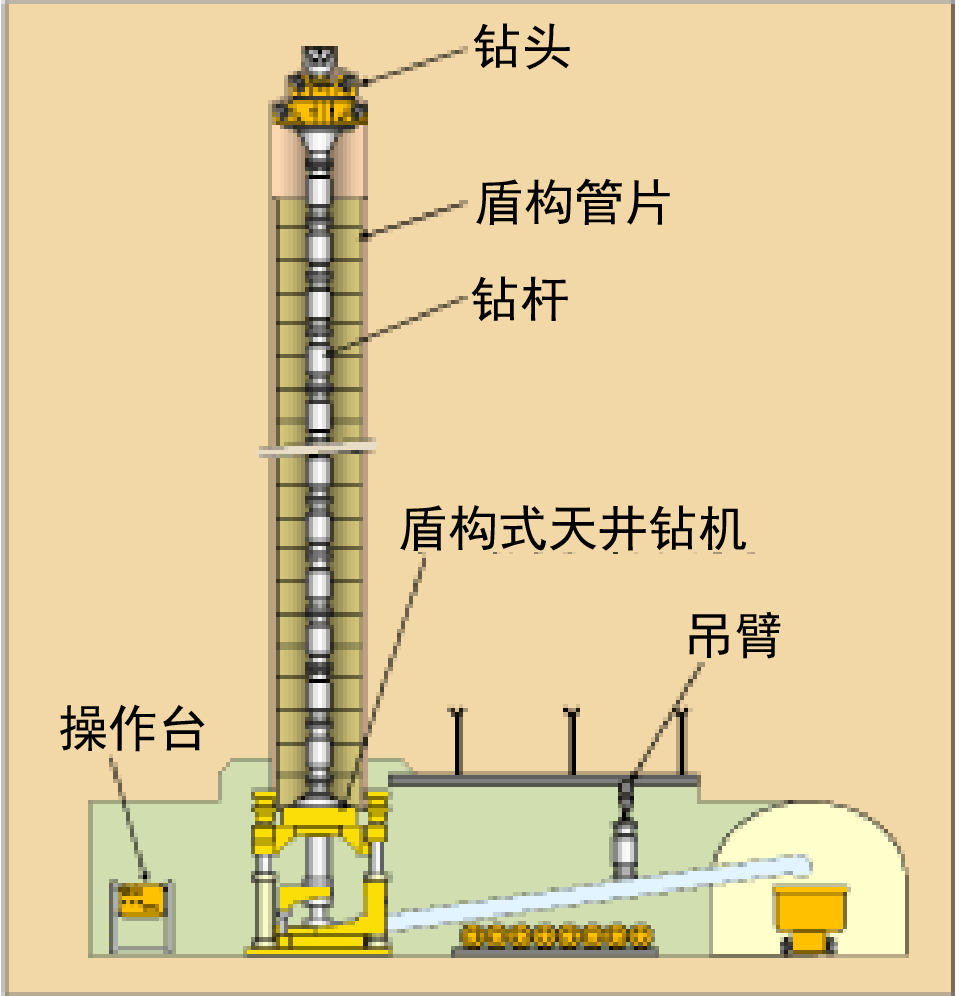

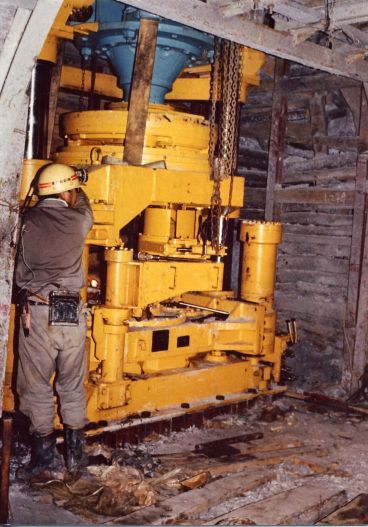

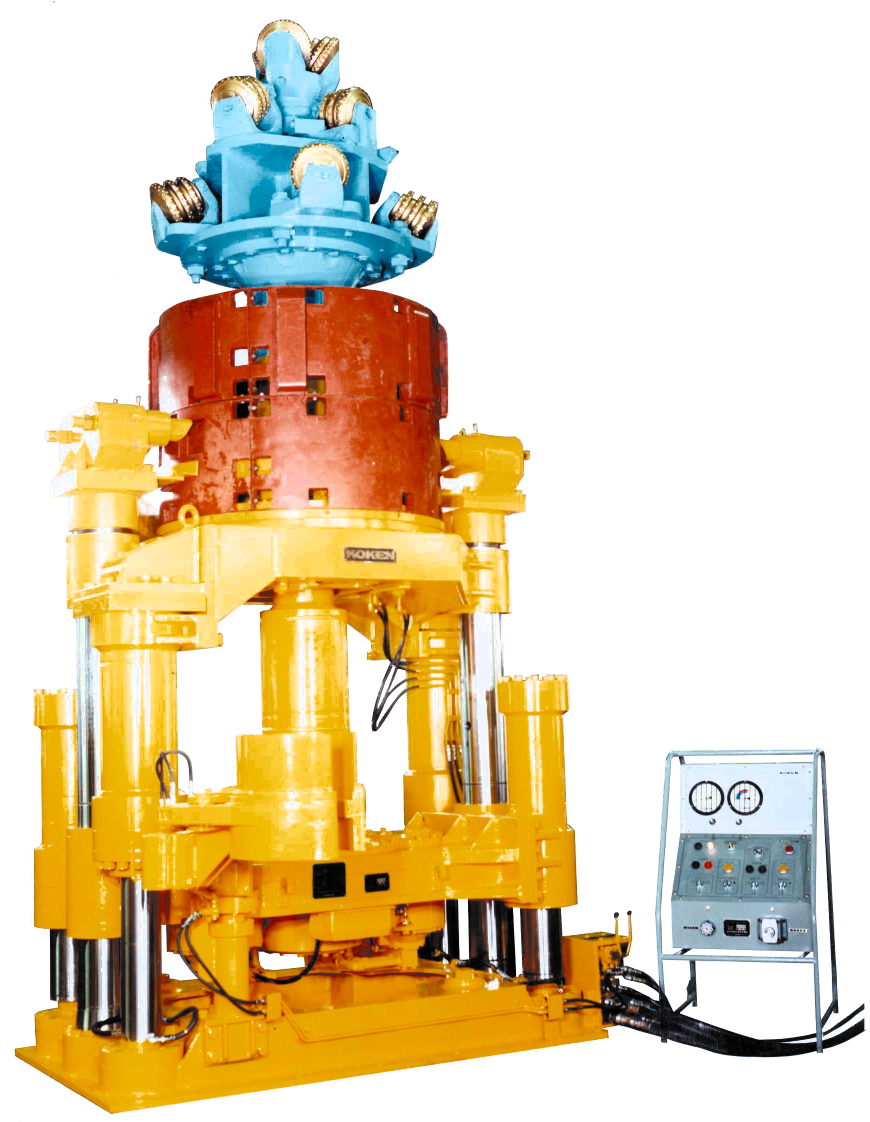

UPB-75A是为了在隧道内向上钻孔，与同和矿业公司共同开发的。带动盾构管片，同时进行钻孔，所以可以防止孔壁的崩溃。
| 型号 | UPB-75A | |
| 钻孔口径 | mm | 1,600 |
| 钻孔深度 | m | 根据地质会变 |
| 转数 | rpm | max.26 |
| 扭矩 | kN-m | 36 |
| 推进力 | ton | 70 |
| 行程 | mm | 1,200 |
| 千斤顶 | ton | 200 |
| 千斤顶长度 | mm | 600 |
| 动力单元尺寸(L/W/H) | mm | 2,900/1,350/1,350 |
| 钻机单元尺寸(L/W/H) | ㎜ | 2,320/1,580/2,880 |
| 钻机单元重量 | ㎏ | 11,600 |

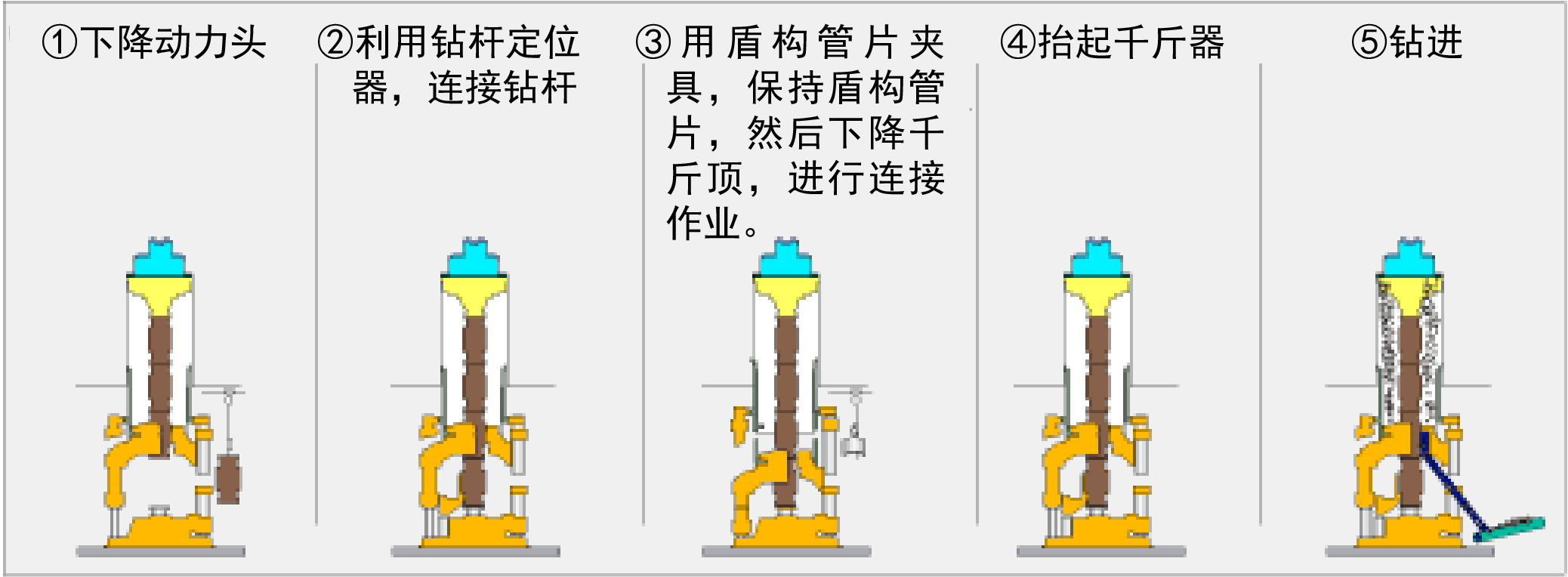

当钻头钻进上来时，带动盾构管片，就可以防止地层崩溃。
不仅适用于硬岩，还适用于粘土层等软弱层。
钻机单元上的托盘(刮刀)收容钻孔碎屑而排出到皮带输送机。
